精密数显分度台

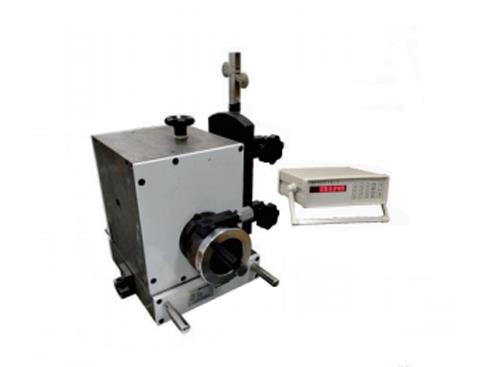

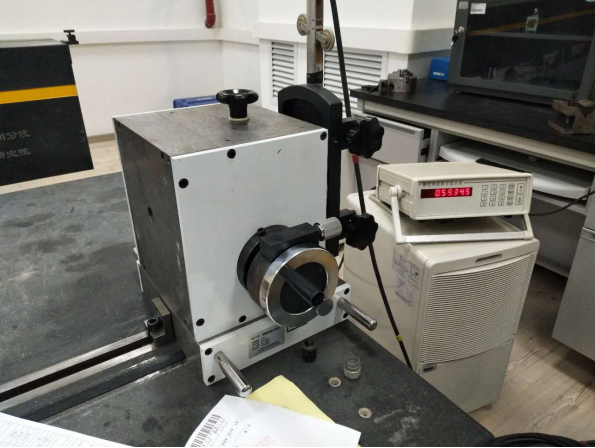

一、概述：R75型精密数显分度台由机械台体、尾座和测量电箱三部分组成。机械台体由精密轴系和蜗轮蜗杆驱动机构组成，可以立卧两种方式安装使用。
R75型精密数显分度台是一种高精度转角测量仪器，也可作为精密分度加工的分度附件。
R75型精密数显分度台采用圆感应同步器测角系统进行精密角度测量，测量数据在测量机箱面板上显示。测量机箱采用八位显示器，其高位为状态指示符或指令输入功能符，以七位显示角度数据或指令输入键提示符。角度数码显示以度、分、秒为单位，低位为0.1角秒。测量机箱可通过面板键盘进行参数设置。
测量机箱与机械台体通过电缆连接，连接感应同步器的测量信号。测量机箱通过RS-232串口连接计算机，可实时采集测量角位置数据。
数显分度台是一种精密度非常高的角度测量仪器，也可作为精密分度加工的分度装置。
由于仪器分度精度高，通常用于计量检测部门高精度角度测量，也用于精密加速度计精度检测。
技术参数:
测量范围: 0-360°
度盘分度值: 1°
测量精度:1″ (FHT12)、2" (FD07 )
测量分辨率: 0.1或0.00001°
中心高: 160mm
主轴孔:莫氏4#
二、主要技术指标
主轴大均匀载荷：不小于45 kg；
转角范围： 连续
轴倾角回转误差：≤±2″
角位置分辨率： 0. 1″
角位置测量精度： ±3″
角位置测量重复性：±1″
通讯接口： RS232 波特率：115.2kbps
使用环境条件： 环境温度：20℃±8℃
台体接地电阻：≤2Ω
三、机械台体的使用
多齿分度台机械台体精密机械轴系采用一对精密角接触球轴承支撑，并施加适当预紧力，以保证该轴在轴向和径向精确定位，保证轴系的刚度和回转精度。轴系上同轴安装感应同步器作为测角元件。
3.1驱动机构
分度台精密角度定位时需要对轴系进行微动驱动，此时角速率很慢，但转位时又需要转动速率相对较快。因此分度台轴的驱动设置了粗调和微调驱动。
R75型精密数显分度台的粗调和微调由两级涡轮蜗杆机构来实现。
分度台的回转轴设置有两极蜗轮蜗杆驱动机构。驱动手轮分为粗调手轮和微调手轮。
图3 转台驱动手轮
当需要进行角度位置调整时，切换手轮逆时针旋转，松开微调蜗杆，此时转动粗调手轮，使轴转动到需要的角度位置附近，顺时针转动切换手轮，锁紧微调蜗杆机构，再转动微调手轮驱动方位轴或俯仰轴精确转动到需要的角度位置。
3.2锁紧装置
R75型精密数显分度台上安装了机械锁紧装置，转台转动到指定位置时，转动锁紧手轮，可锁定轴系，此时轴系不能自由转动。
注意: 1.锁紧装置用于轴系的锁紧，锁紧时不可强力锁紧，否则可能会影响定位精度，也会使锁紧装置损坏。2.在锁紧状态下，不可强行转动驱动手轮。
四、测量机箱的使用
4.1 机箱面板
机箱前面板采用铝板喷塑印字。面板配套薄膜键盘采用4×5阵列16个小按键加2个大按键结构，用于选择操作功能和操作数据。

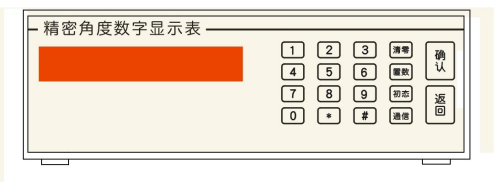

图4 机箱面板
4.２ 开机
连接好机箱与分度台的通讯电缆，打开测量机箱电源开关，角度显示器显示当前相对角度位置。
数显表的角度显示方式：000°00′00″
预热10分钟左右后, 数显表显示和输出的角度数据即可稳定。
4.3数显表键盘操作
四个键盘操作功能，清零、置数、初态、通信
清零操作，按动“清零”键，LED显示A.-CLEAR，其中CLEAR闪烁，再按动“确认”键，当前角位置值就设置为零。
置数操作，按动“置数”键，锁定当前角度值从高位开始闪烁，按动数字键依次输入数据，再按动“确认”键，就将当前显示的数据设置位角位置值。
初态操作，按动“初态”键，LED显示A.-I.STATE，其中I.STATE闪烁，再按动“确认”键，当前角位置值就设置为感应同步器当前周期的位置值。
通信操作，按动“通信”键，LED闪烁显示CTR LAn或CTR LCA，再按动“确认”键，则切换这两个状态。在LAn状态，串口定时输出角位置数据，在LCA状态，串口实时输出按键编码。
在以上功能按键操作过程中，如按动“返回”键则退出操作。
五、精密数显分度台的维护保养
5.1 机械台体的维护
使用双轴转台时，应避免轴系受冲击力的作用。安装负载时, 先将安装面和负载与安装面的接触面擦洗干净。
如较长时间不使用, 则应将安装面擦洗干净后再均匀涂上一层防锈油。在环境空气湿度较大时期, 要经常打开除湿设备, 如去湿机、空调器等。
对使用台体时接触汗绩的台体非油漆面, 要经常擦拭。在台面操作使用有机溶剂时, 注意不要损坏台体油漆面。
5.2 测量机箱的维护
关节臂测量机箱的电源电缆和信号电缆的布线应安全可靠，避免被外力牵扯后造成短路、开路或接触不良。
搬动测量机箱时应注意轻拿轻放，避免冲击磕碰。
测量机箱电路如出现故障，首先检查信号电缆、电源电缆和接地线的接触状况，再根据接线表检查数显表。
